Zócalo de CPU

El zócalo de CPU (socket en inglés) es un tipo de zócalo electrónico (sistema electromecánico de soporte y conexión eléctrica) instalado en la placa base, que se usa para fijar y conectar el microprocesador, sin soldarlo lo cual permite ser extraído después. Por ello, se utiliza en equipos de arquitectura abierta, donde se busca que haya modularidad en la variedad de componentes, permitiendo el cambio de la tarjeta o el integrado. En los equipos de arquitectura propietaria, los integrados se añaden sobre la placa base soldándolo, como sucede en las videoconsolas.

Existen variantes desde 40 conexiones para integrados pequeños, hasta más de 1300 para microprocesadores, los mecanismos de retención del integrado y de conexión dependen de cada tipo de zócalo, aunque en la actualidad predomina el uso de zócalo con pines (Zero Insertion Force, ZIF) o LGA con contactos.

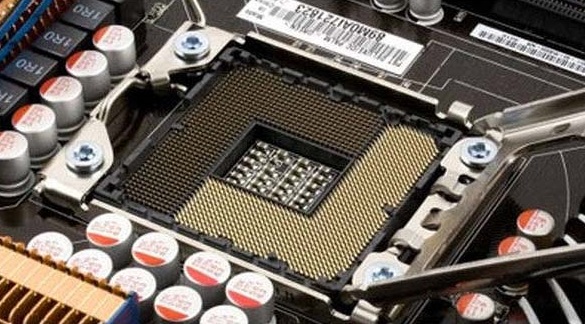

El zócalo va soldado sobre la placa base de manera que tiene conexión eléctrica con los circuitos del circuito impreso. El procesador se monta de acuerdo a unos puntos de guía (borde de plástico, indicadores gráficos, pines o agujeros restantes) de manera que cada pin o contacto quede alineado con el respectivo punto del zócalo. Alrededor del área del zócalo, se definen espacios libres, se instalan elementos de sujeción y agujeros, que permiten la instalación de dispositivos de disipación de calor, de manera que el procesador quede entre el zócalo y esos disipadores.

En los últimos años el número de pines ha aumentado de manera substancial debido al aumento en el consumo de energía y a la reducción de voltaje de operación. En los últimos 15 años, los procesadores han pasado de voltajes de 5 V a algo más de 1 V y de potencias de 20 vatios, a un promedio de 80 vatios.

Para transmitir la misma potencia a un voltaje menor, deben llegar más amperios al procesador lo que requiere conductores más anchos o su equivalente: más pines dedicados a la alimentación. No es extraño encontrar procesadores que requieren de 80 a 120 amperios de corriente para funcionar cuando están a plena carga, lo que resulta en cientos de pines dedicados a la alimentación. En un procesador de zócalo 775, aproximadamente la mitad de contactos son para la corriente de alimentación.

La distribución de funciones de los pines, hace parte de las especificaciones de un zócalo y por lo general cuando hay un cambio substancial en las funciones de los puertos de entrada de un procesador (cambio en los buses o alimentación entre otros), se prefiere la formulación de un nuevo estándar de zócalo, de manera que se evita la instalación de procesadores con tarjetas incompatibles.

En algunos casos a pesar de las diferencias entre unos zócalos y otros, por lo general existe retrocompatibilidad (las placas bases aceptan procesadores más antiguos). En algunos casos, si bien no existe compatibilidad mecánica y puede que tampoco de voltajes de alimentación, sí en las demás señales. En el mercado se encuentran adaptadores que permiten montar procesadores en placas con zócalos diferentes, de manera que se monta el procesador sobre el adaptador y éste a su vez sobre el zócalo.

Tipos de encapsulado usados en zócalos para chips

PGA (pin grid array, matriz de rejilla de pines): la conexión se realiza mediante pequeños pines metálicos repartidos al largo de la CPU. Estos pines encajan en los orificios del zócalo con el mismo diámetro de los pines.
BGA (ball grid array, matriz de rejilla de bolas): la conexión se realiza mediante pequeños pines en forma circular colocados en el zócalo, estas conexiones encajan a los orificios de la CPU y se fijan soldándolos.
LGA (land grid array, matriz de contactos en rejilla): la conexión se realiza mediante superficies de contacto que encajan entre las de la CPU y las del zócalo.
